玻璃鋼環氧制品(醫用)
玻璃鋼纏繞環氧制品生產線是我公司自行研制的一種*機電一體化線形纏繞成套裝備,此類裝備一般用于電力絕緣產品的制造,采用專業程序、研華工業專用計算機控制纏繞裝備,將所纏繞制品的參數輸入微機,具有纏繞線型精度高,使用和操作簡單方便,生產率高。
一、設備用途

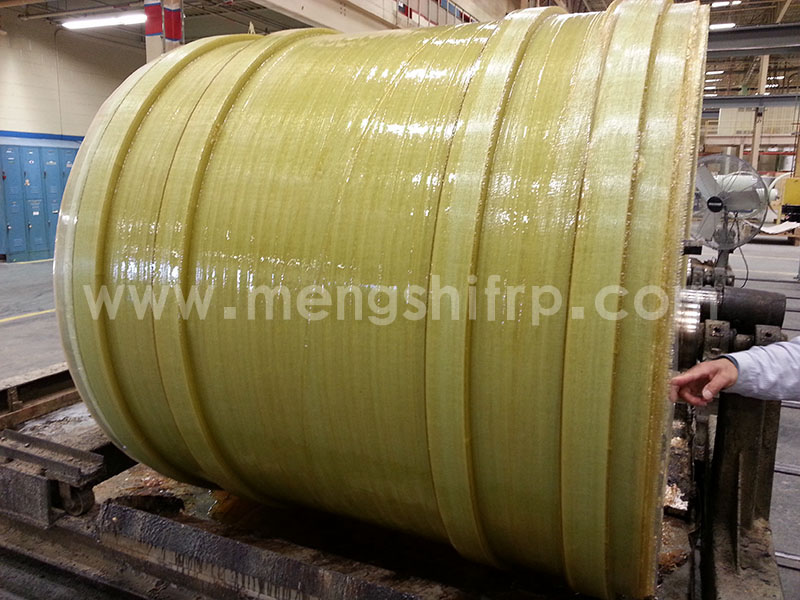

主要用于生產電力絕緣、醫療等行業,如:空心復合絕緣子、高壓開關、絕緣筒、拉桿、避雷器、潛水器保護套、核磁共振絕緣筒、人影炮筒管等等
二、玻璃鋼環氧樹制品生產線主要標準型號:
1、 JYFW-300型( 產品直徑范圍:20-300毫米 長0.5-1.5米以內)
2、 JYFW-800型(產品直徑范圍:100-800毫米 長0.5-3.5米以內)
3、 JYFW-1200型(產品直徑范圍:100-1200毫米 長1-12米以內)
4、 JYFW-2500型(產品直徑范圍:300-2500毫米 長1-12米以內)
以上型號生產線主要設備組成部分如下:
1、高精度纏繞機 1套
2、熱風循環烤箱 1套
3、脫模機 1套
4、普通車床 1套
5、模具
主要設備結構:

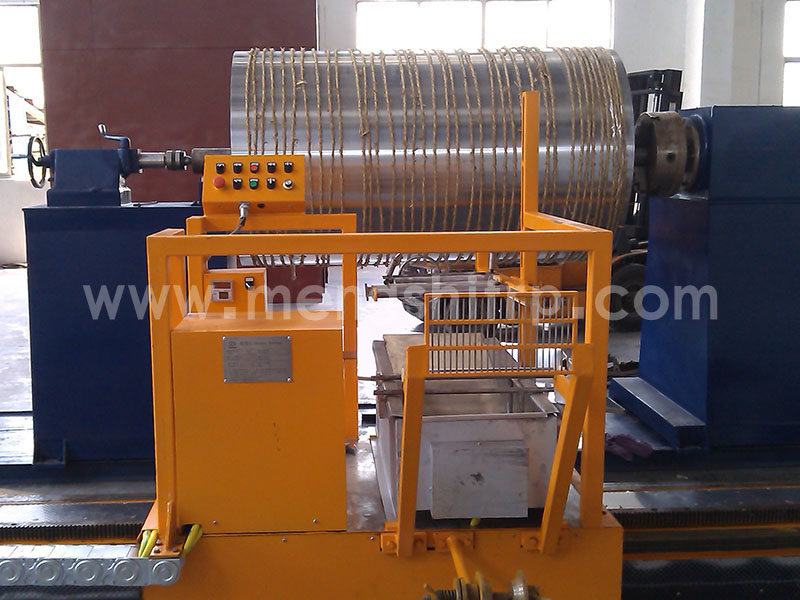

一、高精度纏繞機:
1、機頭、(模具連接動力輸出裝置,車床三爪或凸槽快速鏈接方式)
2、機尾、(車床頂尖或拖輪裝置)
3、床身(小車往返行走的平臺軌道,齒條傳動小車行走)
4、行走小車(主要有紗線浸膠槽、保溫裝置、刮膠裝置、電腦操控盒 、等等)

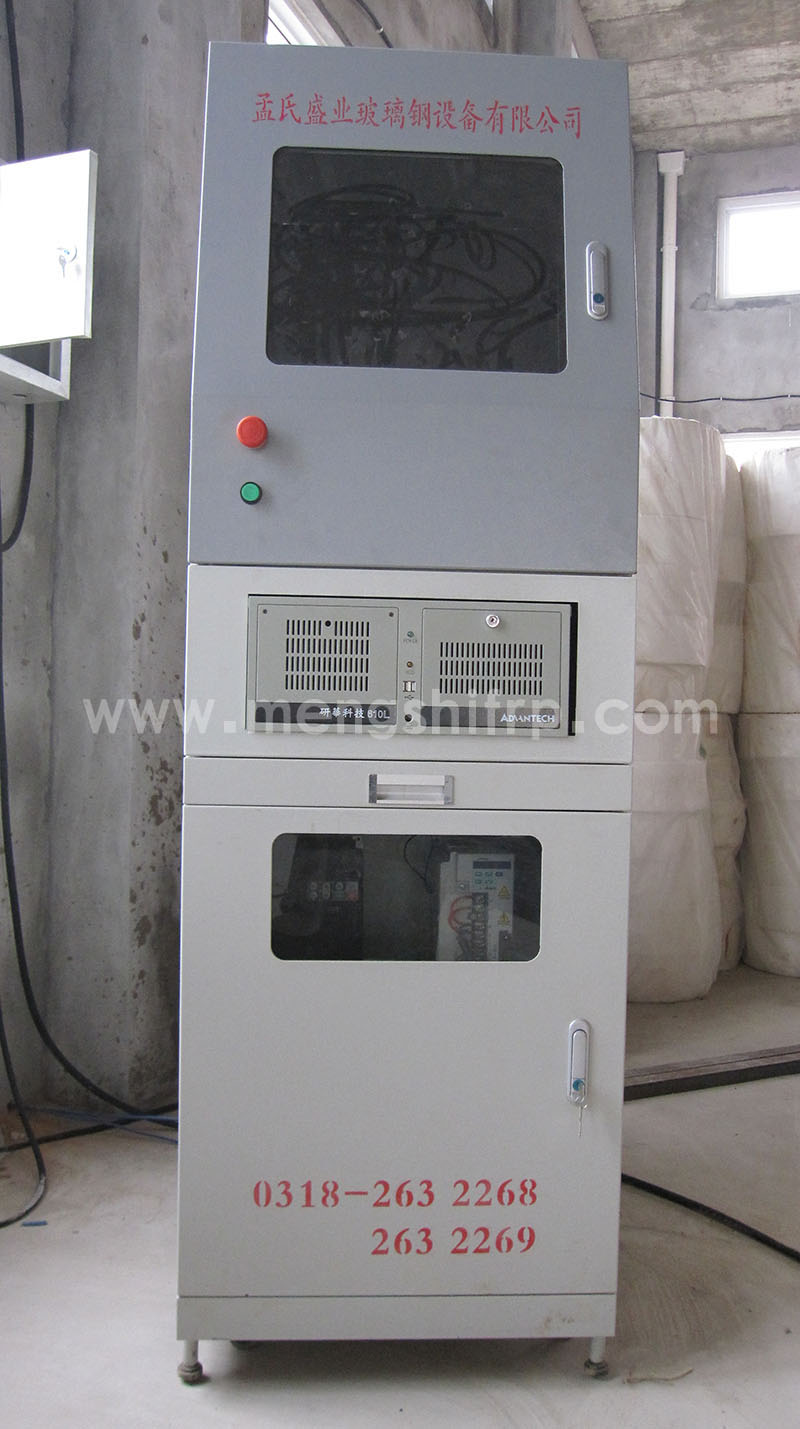

5、計算機控制柜
6、紗線架子
二、熱風循環烤箱:
1、封閉烤箱體
2、制品旋轉及行走小車
3、電加熱裝置
4、熱風風道裝置
5、控制箱
三、脫模機:
1、卡模具頭裝置
2、動力裝置
3、卡脫模環小車裝置
4、液壓升降裝置
5、電器控制盒
6、手柄控制器
四、模具:錐度在 -0.2-0.05mm,外表磨床加工。
注:可根據客戶要求配置設計制作各種性能玻璃鋼纏繞環氧制品的生產線
詳細技術清單請聯系:0318-263 2268,133 9318 5008,歡迎光臨惠顧
